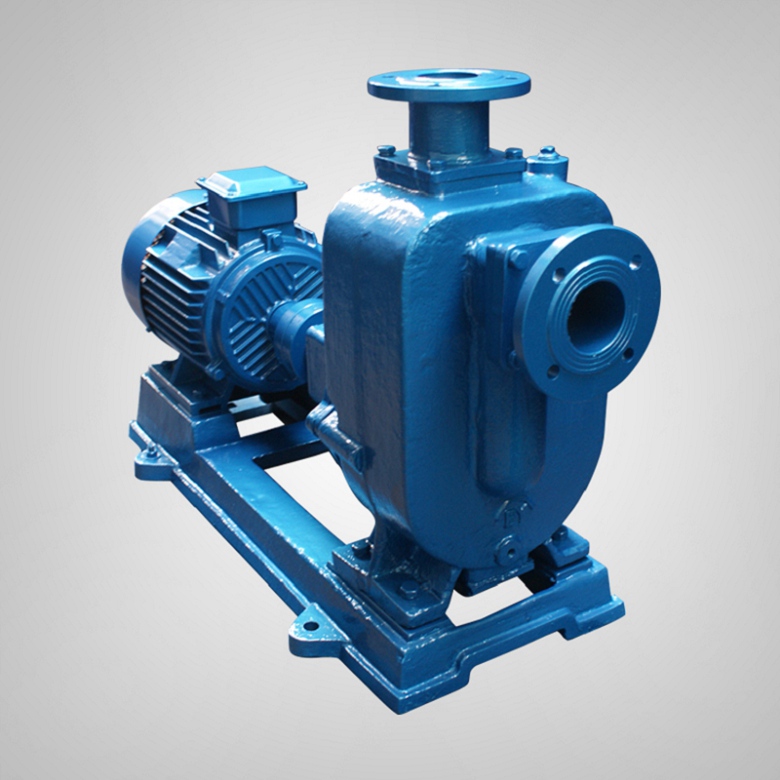

ZW型自吸排污泵

ZW型自吸排污泵

流量：5-800m3/h
； 揚程：12-60m； 電機功率：2.2-55KW
； 轉速：1450-2900r/min
； 口徑：φ25-φ300； 介質溫度：≤100℃； 自吸高度：4.5-5.5m
。

產品詳細描述


自吸污水泵產品簡介：

該泵主要的特點即是不會堵塞。采用了采用軸向回流外混式

，水力設計*
，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室
，當葉輪旋轉時
，泵內液體產生強烈的軸向渦流作用，使進口造成真空
，出口產生揚程
。因而雜質可以從壓水室排出，所以它的流道是*暢通的
，其排污效果是其它自吸式排污泵*的
。通過泵體
、葉輪流道的*設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水
，又可吸排含有大顆粒固本和長纖維雜質液體。完美解決了排污泵堵塞的老毛病
，ZW型一般自吸高度4m
。

工作條件：

 1、環境溫度≤50℃

，相對濕度<95%
，介質溫度運≤80℃，特殊要求可達200℃
。
 2
、介質PH值鑄鐵材質6-9，不銹鋼為2-13
。
 3
、自吸式排污泵介質重度不超過1240kg/m3。
 5
、自吸高度不能超過規定值4.5-5.5米
，吸入管長度為≤10米為宜。
 5
、通過能力懸浮顆粒直徑為泵口徑的60%
，纖維長度為泵口徑的5倍。

自吸污水泵工作原理

主要由泵體, 葉輪

、后蓋
、機械密封、泵軸
、軸承座
、進口閥、氣液分離管
、加水閥門
、進、排接管等組成
。泵的結構見圖
。

自吸式無堵塞排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通

，構成泵的軸向加流外混式系統
。泵停止工作后，泵內腔已儲有一定容積的液體
。當泵起動時
，有關當局內的儲液在葉輪的作用下
，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔
，氣體被排出泵外
，使泵內形成一定的真空度，達到自吸的作用
。


意義：



結構圖

結構優點

1

、ZW型自吸排污泵采用雙葉片葉輪結構，大大提高了污物的通過能力

2

、ZW型自吸排污泵機械密封采用新型磨檫副
，并長期處入油室內運行；
3
、整體結構緊湊
、體積小、燥聲小
、節能*
，檢修方便，方便用戶更換
；
4
、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止
，不需專人看管
，使用極為方便；
5
、可根據用戶需要配備安裝方式
，它給安裝、維修到來的方便
，人可不必此為而進入污水坑
；
6、能夠在設計范圍內使用
，而保證電機不會過載
；

7、ZW型自吸排污泵配上戶外性電機

，則無須建泵房
，可直接安裝與戶外使用節省開支；

使用注意事項

1

、檢查泵底座
、聯軸器、軸承座等連接部位的緊固件有否松動?如有松動應固緊
。

2

、用手轉動聯軸器是否有卡帶或異聲等現象?

3

、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二
，關閉閥門
。以后開機不需再灌引水。

4

、接上電源試轉一下
，從電機端看，為順時針轉向
。(嚴禁反轉)

5、開機工作

，觀察泵運行是否正常若有異?div id="m50uktp" class="box-center"> ，F(xiàn)象，應找出原因
，加以排除
。

常見故障及排除方法

故    障

原    因

排  除  方  法

泵不出水

1、泵體內未加儲液或儲液不足

2

、吸入管路漏氣

3

、電壓過低

4、吸程太高或吸入管路太長

5

、機械密封泄漏過大

1

、加足

2、消除管路漏氣現象

3

、調整電壓

4

、降低吸程或縮短管路

5、修理或更換

泵出水不足

1

、因使用不當
，葉輪流道或吸人管路被堵塞

2、葉輪磨損嚴重

3

、功率不足轉速太低

1

、消除堵塞物

2、更換葉輪

3

、調整至額定轉速

泵噪音

、振動過大

1、底腳不穩

2

、軸承磨損嚴重

3

、泵與電機主軸不同軸

1、加固

2

、更換軸承

3

、調整同軸度



軸承溫度過高



1

、潤滑脂變質或干燥

2、軸承損壞

1

、更換潤滑脂

2

、更換

泵泄漏

1、聯接螺栓松動

2

、密封件磨損

1

、固緊

2、更換



安裝尺寸

型號

L

L1

L2

L3

L4

A

F

B1

B2

H

Hl

H2

n3

n-d

25-8-15

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

32-5-20

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

32-10-20

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

32-9-30

890

740

140

445

230

220

510

310

360

205

345

540

24

4-φl6

40-10-20

800

640

115

400

220

210

450

250

300

190

3lO

500

24

4-φl6

40-20-5

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

40-15-30

890

740

140

445

230

220

510

310

360

205

345

540

24

4-φl6

50-10-20

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

50-20-12

800

640

115

400

220

210

450

250

300

190

310

500

24

4-φl6

50-15-30

890

740

140

445

230

220

510

310

360

205

345

540

24

4-φl6

50-20-35

1130

840

135

570

315

350

650

350

410

240

430

630

25

4-φl8

65-30-18

1120

770

125

520

370

390

720

350

410

250

445

705

25

4-φl8

65-25-30

1130

840

135

570

315

360

660

350

410

240

430

640

25

4-φl8

65-25-40

1130

840

135

570

315

360

660

350

410

240

430

640

25

4-φl8

65-40-25

1130

840

135

570

315

360

660

350

410

240

430

640

25

4-φl8



以上參數僅供客戶參考

，想了解詳細參數歡迎電咨詢
。

溫州品能泵業公司在根據國內外產品的設計基礎上加以改進的一種為了解決堵塞現象而制造的一種自吸泵。
